20' Container for styring av tunnelvifter

Modulene leveres komplett med innredning montert og tilkoplet med lys og varme, samt fundamenter med gjennomganger i gulv/vegg for utstyret. Ventilasjon mekanisk med filter og med/uten styring tilpasses anlegget alt. varmepumpe. Alle kabelgater skinner leveres i galvanisert utførelse alternativt rustfritt. Nødvendige gjennomganger monteres i gulv og vegg tilpasset anleggets behov.

  • Containere 20’ ISO sertifiserte bygget i Corten stål med riflet aluminiums gulv benyttes, og oppgraderes med maling tilpasset miljøet.

    Modulene innredes etter avtale og kan leveres komplett til anlegget med lys, varme, kabelgater, el.matter og montert utstyr etter avtale samt montasjeramme for tunellvifte. Bildene viser enheten installert med 1 stk ABB frekvensomformer for viftestyring. Containeren er tilpasset fro opptil 3 stk frekvensomformere. Viftene kan styres/reguleres via kontroll utvendig på containeren.

    Alle elektriske tilkoblinger er i lukkede skap inne containeren. Containerne er produsert av verdens ledende containerprodusenter og har den høyeste kvaliteten på materialer og utførelse. Alle ståldetaljer utenom de støpte og galvaniserte er laget i Corten A, korrosjonstregt stål, noe som gir høy styrke og lang levetid.

    Containeren er isolert med 70 mm i vegger og 100 mm i tak.

    Gulvet er isolert med 80 mm. Innvendig vegger og tak kan kles med de fleste type paneler og vi kan legge inn forsterkninger hvor tyngre detaljer skal monteres på veggene.

  • Ekstra sterk, helsveiset integrert låsekasse på dørene.

    Galvaniserte låsestenger.

    ”Cut outs”, reduserer stablings skader

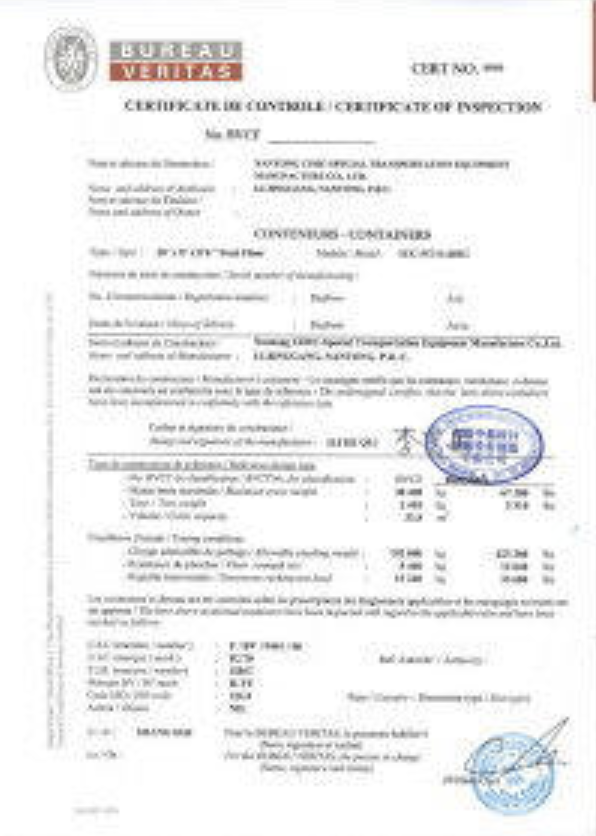

  • Containeren er iht følgende standarder og deres siste versjoner:

    ISO/TC-104

    668: Serie 1 fraktcontainere klassifisering, utvendig dimensjoner og kapasiteter

    6346: Koding, identifikasjon og merking av fraktcontainere

    1161: Spesifikasjon av hjørnekasser for serie 1 fraktcontainere

    1496/1: Spesifikasjon og testing av serie 1 fraktcontainere

    Del 1: Generelle fraktcontainere for generell bruk

    830: Fraktcontainere terminologi

    Den internasjonale forening for jernbanetransport (UIC) kode 592-2 OR.

    Toll overenskomsten for internasjonale transporter (TIR).

    Den internasjonale overenskomst for sikre containere (CSC).

  • Utvendig

    lengde: 6,058 mm.
    bredde: 2,438 mm.
    høyde: 2,591 mm.

    Innvendig

    lengde: 5,733 mm.
    bredde: 2,187 mm.
    høyde: 2,320 mm.

    Dør åpning

    bredde: 2,340 mm.
    høyde: 2,280 mm.

    Personal dør

    bredde: 700 mm.
    høyde: 2,000 mm.

    Gaffellommer

    bredde: 368 mm.
    høyde: 118 mm.
    senter distanse: 2,050 mm.

  • Totalvekt: 30,480 kg.

    Kapasitet: 27,480 kg.

    Egenvekt: ca. 3,000 kg.

    Stabling: 192.000 kg.

    Gulv styrke: 5.460 kg aksel last

  • Hjørnekasser i topp og bunn i ISO 20’ posisjon

  • Corten A, gulv 28 mm plywood
